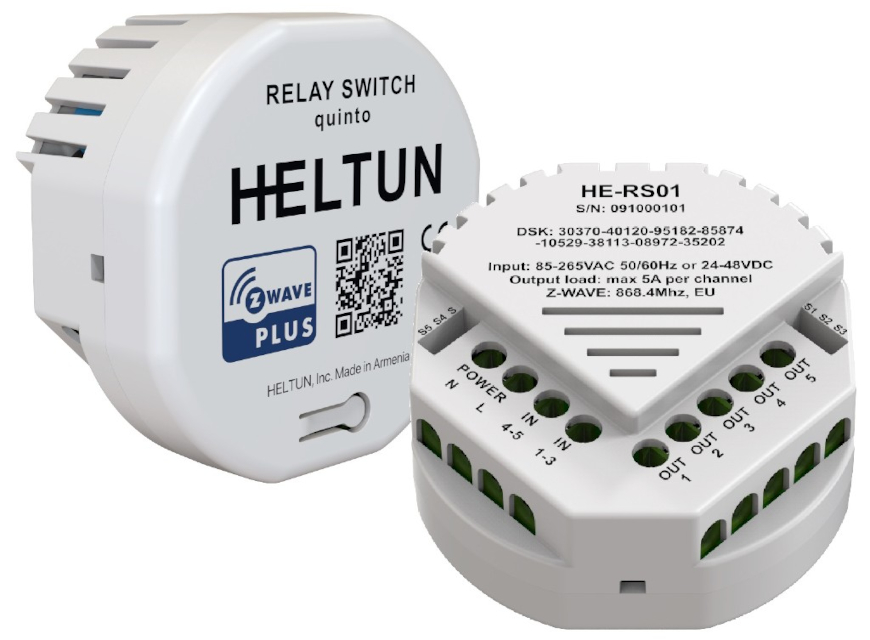

Bemutatunk egy újabb HELTUN relét, amely az előzőhöz hasonlóan szintén különleges tulajdonságokkal rendelkezik. A Relay Switch Quinto (a nevéből is sejthetően) nem egy, hanem 5(!) relét rejt magában. Alkalmas világítás, sötétítők, árnyékolók, ajtók, kapuk, szelepek, stb. vezérlésére. 2 független szárazkontakt relébemenetel és 5 relékimenettel rendelkezik (egyenként 5 A terhelésig). 5 vezérlő bemenete is van – külön minden relécsatornához –, melyekkel az 5 relét különböző módon vezérelhetjük. A be- és kimenetek sokféle működési módja szerteágazó felhasználási lehetőségeket biztosít az átlagos 1 vagy 2 csatornás relékhez képest.

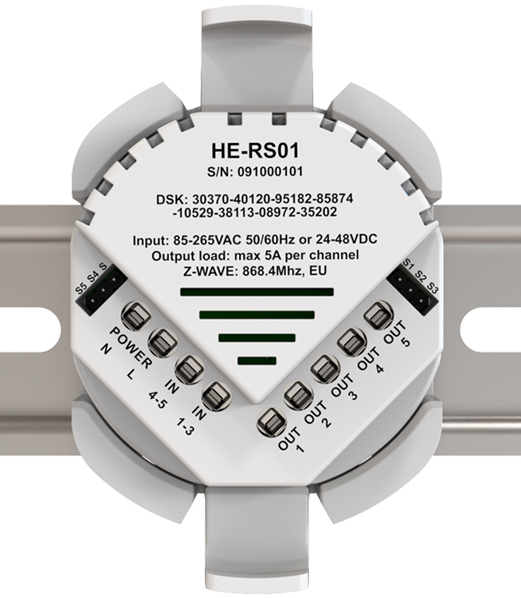

A HELTUN Relay Switch Quinto egy fali kapcsoló mögé, szabványos szerelvénydobozba (mivel vastagsága csak 26 mm) szerelhető Z-Wave relé. De – a High Load Switch-hez hasonlóan – a HELTUN Micromodule Mounting Adaptor segítségével akár DIN-sínre vagy falra is telepíthetjük.

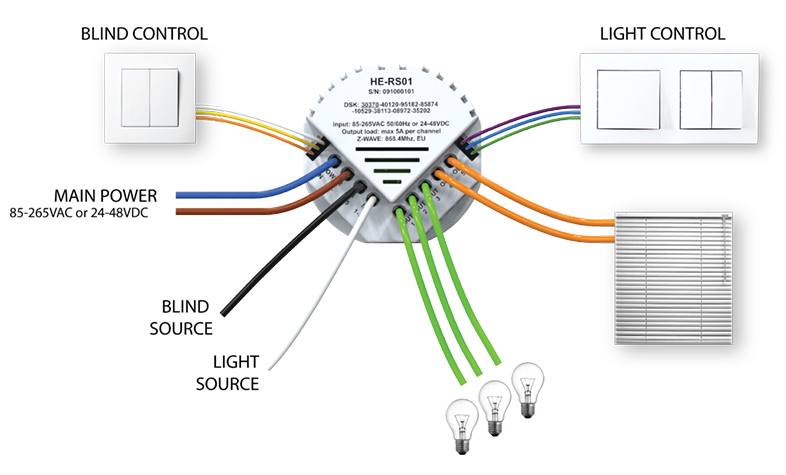

5 szárazkontakt relécsatorna kapcsolására alkalmas, melyekhez összesen 2 bemenet tartozik (külön az 1–3 és a 4–5 relékhez), lehetővé téve, hogy két különböző áramforrású rendszert vezéreljen. Az 5 relé használata is változatos lehet. Használhatjuk mindet ki-/bekapcsolásra, de 1 vagy 2 pár kétirányú motor vezérlésére is. Minden relé maximum 5 Amper áramerősséget tud kapcsolni, és a többi HELTUN termékhez hasonlóan az Advanced Zero-Cross (nullátmenetes) technológiát használja a csatlakoztatott hálózat és készülékek élettartamának növelésére.

Vezérlő bemenetként 6 csatlakozást találunk: 1 közös szál a kapcsolókhoz és 5 minden relécsatornához. Ez lehetővé teszi a Relay Switch Quinto vezérlését akár 5 különböző forrásból (pl. fali kapcsolók), de a parancsot a kapcsoláshoz akár egy riasztópanel is adhatja. A vezérlő kapcsoló működése többféle is lehet, minden bemenethez külön választható (Z-Wave paraméterekkel állítható be):

• Lehet nyomógombszerű, a nyomva tartás idejéig be- ill. kikapcsolt állapot.
• Lehet a be/kikapcsolás hatására a relé állapotát váltó.
• Lehet csak be- vagy kikapcsolás.
• És lehetséges időzített be- vagy kikapcsolás is, ami a várakozási idő letelte után visszakapcsol „ki” illetve „be” állapotba (ez a funkció például garázskapuk, kapuk, redőnyök, függönyök, zárak stb. nyitására vagy zárására használható kiválóan).

A HELTUN beépített energiafogyasztási rendszere pontosan kalkulálja, hogy mennyi energiát használt fel egy adott napon, héten vagy hónapban. Ha megadjuk, hogy melyik csatornán hány Watt fogyasztású eszköz van, akkor a Relay Switch Quinto logikája kiszámítja a teljes fogyasztást a bekapcsolt állapotokat figyelembe véve. Áramköreit úgy tervezték, hogy készenléti állapotban majdnem nulla a fogyasztása, így használata energiatakarékos.

HELTUN Relay Switch Quinto főbb paraméterei:

• Mérete: 50 × 50 × 26 mm
• Anyaga: tűzálló műanyag
• 5 relé egyenként max. 5 A rezisztív terheléshez
• 2 független szárazkontakt relébemenet
• Relék kapcsolása nullátmenetes technológiával
• 1 közös (S) és 5 vezérlő csatlakozás (S1, S2, S3, S4, S5) a külső vezérléshez
• Energiafogyasztási szoftverlogika
• Működési hőmérséklet: 0–60 ℃
• Tápellátás: 85–265 VAC 50 Hz/60 Hz vagy 24–48 VDC
• Áramfogyasztás: <1 W
• IP-védelem: IP21
• Z-Wave 700 modul: ZGM130S
